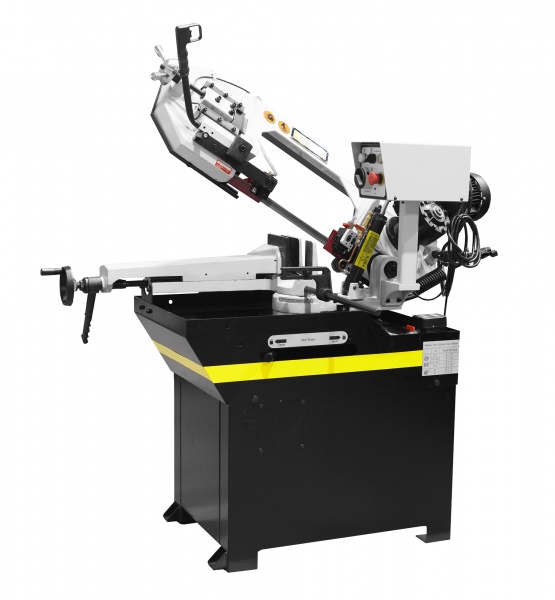

Станок ленточнопильный BS 260 G

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.


     В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.


     Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.


     Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.


     Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.


     Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.




Процесс пиления:


    Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
    Регулировка угла поворота вдоль шкалы
    Регулируемая подача СОЖ в зону резания
    Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)









Стандартная комплектация и основные элементы cтанка Stalex BS-260G:



        Литая чугунная рама гарантирует жесткость станка и гасит вибрации
        Поворотный стол с возможность поворота 0°…+45°…+60°
        Подвижные направляющие с твердосплавными пластинками
        Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)
        Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
        Скорость вращения пилы, фиксированная 36,72 м/мин
        Ручное натяжение ленты
        Мерный упор 500 мм
        Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)
        Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам

        Датчик контроля натяжения полотна – тензометр

        Датчик остановки станка в случае обрыва полотна

        Лампа освещения





























                 Панель управления



...
